Продано
Токарный винторезный станок 16к20п РМЦ 1000 мм
В продаже Токарный винторезный станок 16к20п РМЦ 1000 мм. Станок в отличном техническом состоянии, с функцией автоподачи верхних салазок для нарезания конуса. С проверкой в работе.
Технические характеристики 16к20п
Наименование параметра 16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400
Высота оси центров над плоскими направляющими станины, мм 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм 710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225
Наибольший диаметр сверла при сверлении стальных деталей, мм 25
Наибольшая масса детали, обрабатываемой в центрах, кг 460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг 200

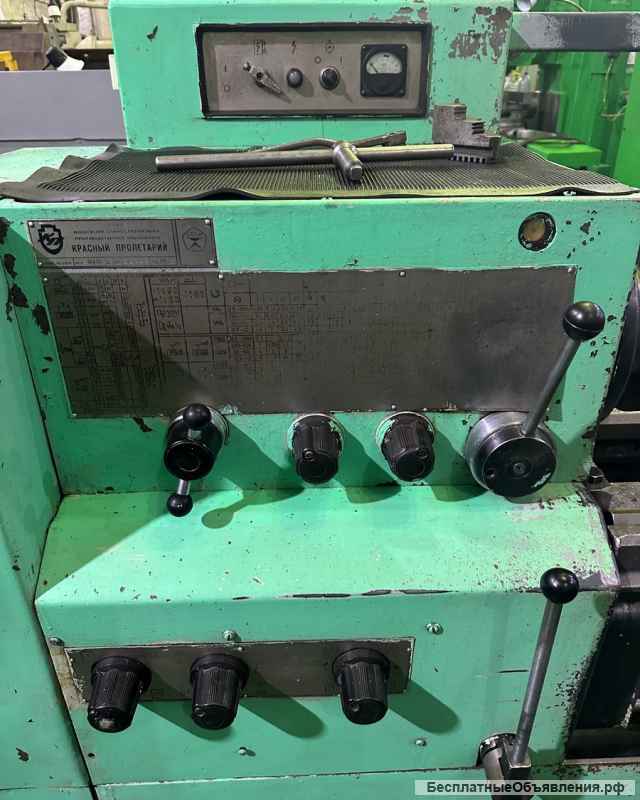

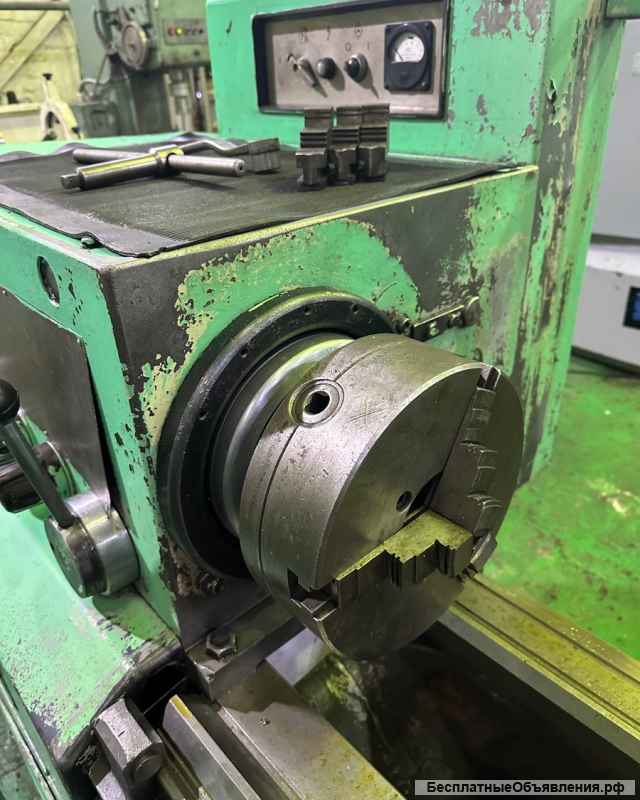

Шпиндель
Диаметр отверстия в шпинделе, мм 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 50
Частота вращения шпинделя в прямом направлении, об/мин 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин 19..1900
Количество прямых скоростей шпинделя 22
Количество обратных скоростей шпинделя 11
Конец шпинделя по ГОСТ 12593-72 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6
Диаметр фланца шпинделя, мм 170
Наибольший крутящий момент на шпинделе, Нм 1000

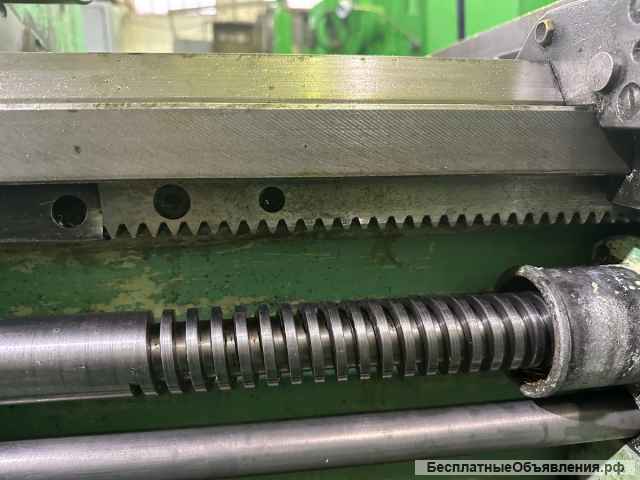

Суппорт. Подачи
Наибольшая длина продольного перемещения, мм 645, 935
Наибольшая длина поперечного перемещения, мм 300
Скорость быстрых продольных перемещений, мм/мин 3800
Скорость быстрых поперечных перемещений, мм/мин 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10
Цена деления лимба продольного перемещения, мм 1
Цена деления лимба поперечного перемещения, мм 0,05
Диапазон продольных подач, мм/об 0,05..2,8
Диапазон поперечных подач, мм/об 0,025..1,4
Количество подач продольных/ поперечных 22/24
Количество нарезаемых резьб метрических
Количество нарезаемых резьб модульных
Количество нарезаемых резьб дюймовых
Количество нарезаемых резьб питчевых
Пределы шагов метрических резьб, мм 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0,5
Пределы шагов модульных резьб, модуль 0,5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце продольное, Н 5884
Наибольшее усилие, допускаемое механизмом подач на резце поперечное, Н 3530

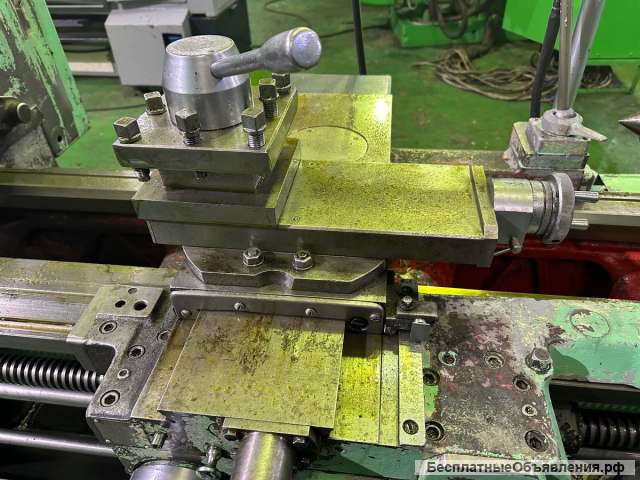

Резцовые салазки (верхний суппорт)
Наибольшая длина перемещения резцовых салазок, мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Шкала угла поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4
Механический привод резцовых салазок в основной комплектации, мм есть
Пределы механических подач резцового суппорта 0,0125..0,7 (1/4 продольн)

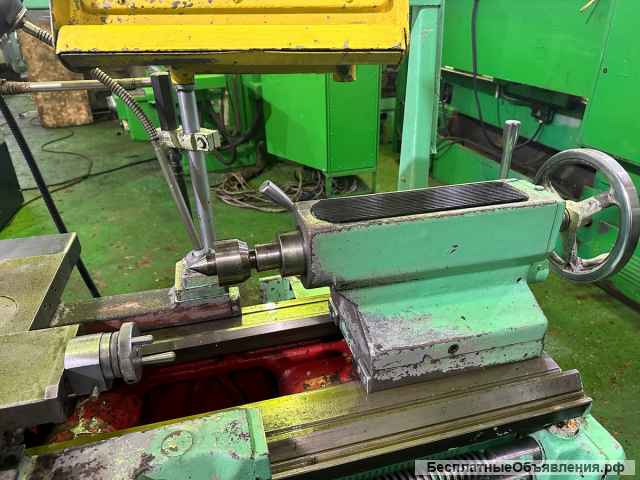

Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0,1
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Электродвигатель главного привода, кВт 11
Электродвигатель привода быстрых перемещений, кВт 0,12
Электродвигатель насоса СОЖ, кВт 0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм 2795 х 1190 х 1500
Масса станка, кг 3010
Остались вопросы, звоните 9587628823
Технические характеристики 16к20п
Наименование параметра 16К20П
Основные параметры станка
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400
Высота оси центров над плоскими направляющими станины, мм 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм 710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225
Наибольший диаметр сверла при сверлении стальных деталей, мм 25
Наибольшая масса детали, обрабатываемой в центрах, кг 460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг 200
Шпиндель
Диаметр отверстия в шпинделе, мм 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 50
Частота вращения шпинделя в прямом направлении, об/мин 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин 19..1900
Количество прямых скоростей шпинделя 22
Количество обратных скоростей шпинделя 11
Конец шпинделя по ГОСТ 12593-72 6К
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6
Диаметр фланца шпинделя, мм 170
Наибольший крутящий момент на шпинделе, Нм 1000
Суппорт. Подачи
Наибольшая длина продольного перемещения, мм 645, 935
Наибольшая длина поперечного перемещения, мм 300
Скорость быстрых продольных перемещений, мм/мин 3800
Скорость быстрых поперечных перемещений, мм/мин 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин 10
Цена деления лимба продольного перемещения, мм 1
Цена деления лимба поперечного перемещения, мм 0,05
Диапазон продольных подач, мм/об 0,05..2,8
Диапазон поперечных подач, мм/об 0,025..1,4
Количество подач продольных/ поперечных 22/24
Количество нарезаемых резьб метрических
Количество нарезаемых резьб модульных
Количество нарезаемых резьб дюймовых
Количество нарезаемых резьб питчевых
Пределы шагов метрических резьб, мм 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0,5
Пределы шагов модульных резьб, модуль 0,5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0,5
Наибольшее усилие, допускаемое механизмом подач на резце продольное, Н 5884
Наибольшее усилие, допускаемое механизмом подач на резце поперечное, Н 3530
Резцовые салазки (верхний суппорт)
Наибольшая длина перемещения резцовых салазок, мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Шкала угла поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25
Число резцов в резцовой головке 4
Механический привод резцовых салазок в основной комплектации, мм есть
Пределы механических подач резцового суппорта 0,0125..0,7 (1/4 продольн)
Задняя бабка
Диаметр пиноли, мм
Конус отверстия пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 150
Перемещение пиноли на одно деление лимба, мм 0,1
Величина поперечного смещения корпуса бабки, мм ±15
Электрооборудование
Электродвигатель главного привода, кВт 11
Электродвигатель привода быстрых перемещений, кВт 0,12
Электродвигатель насоса СОЖ, кВт 0,125
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=1000, мм 2795 х 1190 х 1500
Масса станка, кг 3010
Остались вопросы, звоните 9587628823
Цена: |
310 000 руб
|
Город: |
Королёв
|
Тип: | Продаю |
Автор: | Александр | Все объявления автора |
Регист:Регист: | с 20.06.2019 |
Дата: | 29.01.2023 21:46 |
Номер: | 2562417 |
